HBSP-E 系列光伏直流電源電涌保護器
■ 適用范圍：
HBSP-E系列光伏直流電源電涌保護器是專門針對太陽能光伏發電系統的電涌防護，有通流量為20ka、40ka、80ka等多種等級的多極直流電源電涌保護器模塊，可適用于不同電壓的光伏發電系統。HBSP-E系列產品與其他HBSP系列產品配合一起，可構成對太陽能光伏發電系統進行全面、完善的雷電防護系統。
HBSP-E系列光伏發電直流系統電源電涌保護器可用于雷擊區域的LPZ 0-2區域或更高界面，根據通流量大小可為太陽能光伏發電系統提供II級粗保護和III級細保護。
電涌保護器安裝的合適位置有低壓交流電逆向入網電表側和逆變器的直流輸入端、交流輸出端。 在逆變器的直流輸入側,安裝II級直流電源保護器。
■ 技術參數
|
型 號 |
HBSP-E-C40 |
HBSP-E-B80 |
|
標稱工作電壓(DC) |
400V |
500V |
600V |
800V |
1000V |
1000V |
|
最大持續工作電壓(DC) |
500V |
650V |
800V |
1000V |
1200V |
1200V |
|
標稱通流容量(8/20μS) |
20 KA |
40 KA |
|
最大通流容量(8/20μS) |
40 KA |
80 KA |
|
限制電壓UP（8/20μS） |
≤1.2KV |
≤1.5KV |
≤2.0KV |
≤2.8KV |
≤3.5KV |
≤3.2KV |
|
安裝導體橫截面積 |
≥10mm2 |
≥25mm2 |
|
外形尺寸 |
18×66×90 (單片) |
36×66×90 (單片) |
36×66×90 (單片) |
|
響應時間 |
≤25nS |
|
安裝方式 |
固定于35mm寬的導軌上 |
|
防護等級 |
IP 20 |
|
工作環境 |
－40℃～+80℃，相對濕度≤95% |
|
遙信端子類型（選配） |
常開1、2；常閉1、3，端子耐壓/耐流AC：250V/1A |
其它規格可定做并在指導下選擇和使用
■ 特點
◎選用功能強大的優質壓敏電阻、高泄放能力、無續流、響應速度快
◎模塊式設計，多極模塊組合，便于安裝和維護
◎采用溫控斷路技術，因為“動態熱脫扣器“而具備了高可靠性。
◎窗口顏色顯示工作狀態，紅色指示產品故障。

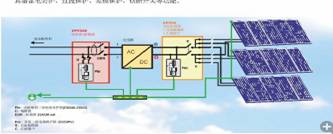

■ 組合運用圖http://www.citel.com.cn/Down.asp
|
