HBSP-B120、HBSP-B150系列大通流電源電涌保護器
■ 適用范圍
HBSP-B120、HBSP-B150系列低壓配電系統用大通流電源電涌保護器，專為保護低壓電氣裝置免遭由開關動作、雷擊及電磁脈沖所產生的電涌危害而設計。采用高能壓敏元件和先進防雷技術精心制作。應用于LPZ0Ａ與LPZ1區界面的相線L、中性線N與保護線PE之間以及相線L和中性線N之間的等電位連接，安裝在220/380V低壓供電系統的電網進線處或總配電盤中，它可用于保護單相電源系統，也可用于保護三相電源系統；HBSP-B120、HBSP-B150還可配合NPE專用模塊構成“1＋1”或“3＋1”模式使用，對TT、IT、TN-S、TN-C和TN-C-S供電系統提供雷擊或電涌過電壓保護。
最大放電電流可達120KA、150 KA，用于低壓配電系統的第一級（B級）過電壓保護。
■ 技術參數
|
型 號 |
HBSP-B150 |
HBSP-B120 |
|
適用電源 |
220/380V ～50HZ |
|
最大持續工作電壓Uc～ |
420 V |
|
標稱放電電流In(8/20us) |
80 kA |
60 kA |
|
最大放電電流Imax(8/20us) |
150 kA（160 kA） |
100 kA |
|
電壓保護水平Up |
≤ 3.0 kV |
≤ 3.0kV |
|
響應時間 |
≤25 ns |
|
工作溫度 |
-40℃～+80℃ |
|
防護等級 |
IP 20 |
|
外殼材料 |
阻燃尼龍 |
|
安裝導體橫截面積 |
單股硬導線6～25 mm2 多股軟導線6～35 mm2 |
■ 產品特點：
◎內置多級熱脫扣裝置，為供電網絡正常運行提供可靠保護
◎窗口顏色顯示工作狀態，紅色指示產品故障。提示更換，清晰易辨。
◎標準35MM導軌安裝的模塊化設計，便于安裝和維護
◎電涌泄放能力大、電壓保護水平低、響應速度快、無續流
◎壓敏型高能電涌保護器，最大可承受峰值為100的8/20us脈沖波
◎可選擇附帶遙信報警端子，提供遠程故障監控功能
|
一級電源電涌保護器組合， CLASS I ,B級 |
|
常用型號 |
產品說明 |
|
HBSP-B120/2 |
單相電源電涌保護器（B級保護） |
|
HBSP-B120/4 |
三相電源電涌保護器（B級保護） |
|
HBSP-B150/2 |
單相電源電涌保護器（B級保護） |
|
HBSP-B150/4 |
三相電源電涌保護器（B級保護） |

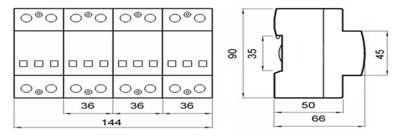

■ 外形尺寸圖
|
