產品優勢

成功開發出首款SCB—SPD專業后備保護器；
成功解決了SPD防雷保護器失效起火脫扣世界性難題；

產品特點

1、參量控制脫扣機構，對通過電流實現選擇性分斷；
2、沖擊電流殘壓低，能與熔斷器媲美；
3、高能觸頭，使用壽命長；
4、微斷外型、體積小，方便斷電對SPD進行檢測；
5、規格全、滿足在T1、T2、T3級SPD配套；
6、35mm卡軌安裝，符合世界各地安裝需要；

產品用途

1、對通過的工頻電流和雷電流實現選擇性分斷，能有效保護SPD因異常暫態過電壓時SPD發生熔穿短路，造成嚴重火災事故。
2、對通過的工頻電流和雷電流實現選擇性分斷，能有效保護SPD因發生劣化致使SPD啟動電壓降到低于電源電壓,工頻漏電流增大，造成嚴重火災事故。
3、當SPD有雷電流通過時，這個外置脫離器不會出現誤脫扣，使電氣設備防雷始終處于有效狀態。

適用范圍

宏寶SCB—SPD專用后備保護器，為電源提供第一級、第二級、第三級設備保護的SPD（防雷保護器）進行專業的后備保護。適用于已安裝SPD防雷設備的場所，如：工民建筑、電氣、通信、道路交通、石油化工等各行業的電源設備。

主要參數

選型訂貨

工作原理

    目前市場上SPD普遍存在的問題SPD專用外置脫離器（SCB 防電后備保護器）是根據IEC61643-4-43中的430.3條，“在電路造成危險前，應該采用合適的過電流保護裝置”要求解決當SPD出現危險的工頻續流或危險的工頻漏電流時迅速脫口、而雷電流通過時不誤脫口的安全問題，確保SPD不起火、設備防雷持續有效，解決目前廣泛使用熔斷器或斷路器做外置脫離其存在保護盲區的問題，是低壓供電系統電壓開關型SPD、電壓限制型SPD理想的配套器件。

全世界都在參與解決

SPD起火時外置脫離器不斷和雷電流通過時外置脫離器誤斷問題

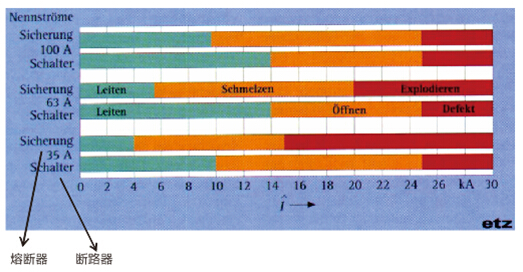

    德國在1997在對熔斷器、斷路器進行的雷電流沖擊試驗：綠色區域不斷開；橘黃色區域不確定；紅色區域斷開。

   2009年國際電工委員會（IEC）負責起草和修訂SPD標準第37A分委會（SC37A）在奧地利維亞納會議上成立第12課題組（Task Force12），專門研究斷路器SPD的配合問題。中國避雷器標準化技術委員會對IEC SC37A TF12的輸入，并最終作為IEC61643-12標準修訂增加斷路器與SPD配合的建議的技術依據。

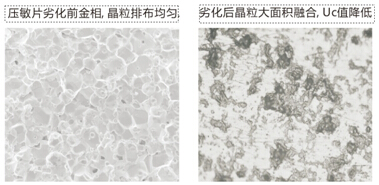

世界許多國家展開了氧化鋅壓敏電阻SPD劣化問題研究

1、SPD出現劣化，電氣參數表現是UC值降低；

2、當UC值低到電源電壓時，漏電流就會急劇增大；

3、電源出現異常暫態過電壓會造成SPD啟動導通；

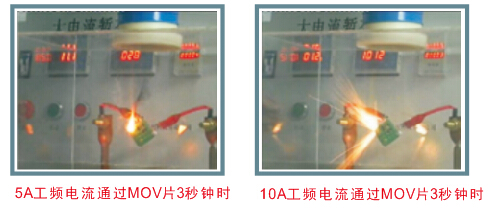

4、通過異常電流大于5A以上時，起火速度快于熱傳遞速度；

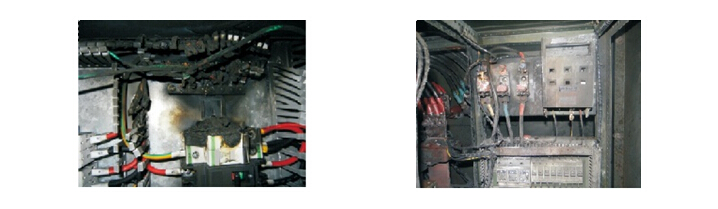

SPD事故造成的火災教訓

◇ 2004年3月內蒙通訊電源設備SPD發生火災；

◆ 2004年4月內蒙某風力發電設備SPD發生火災；

◇ 2005年天津某計算機房SPD起火，造成1人死亡重大火災事故；

◆ 2005年5月鐵路江西鷹潭某站SPD起火，燒損100多萬設備；

◇ 2007年5月云南某公司電源SPD起火，造成用戶200萬元索賠；

◆ 2009年3月福建石獅某服裝廠設備電源SPD起火，150萬元設備損壞；

◇ 2010年7月內蒙風力發電3座變電站SPD起火，索賠200多萬；

◆ 2012年2月西安4處通訊電源SPD起火，索賠600多萬元；

◇ 2012年5月北京一家企業電源柜SPD起火報廢。

SCB工作原理

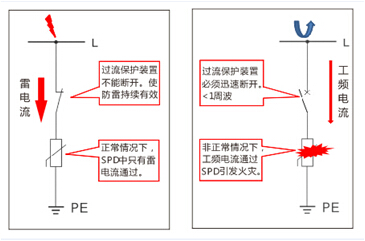

    SPD后備保護裝置要求雷電流通過不斷，保持有效狀態；當SPD出現劣化或電源出現異常導致工頻漏流發生達到起火邊界值5A前速斷脫扣。

宏寶SCB-SPD后備保護器可解決的問題

防雷器與前端熔斷器、斷路器不匹配問題？

傳統的做法是在防雷器前串一個熔斷器或者斷路器，會有四個方面不匹配。

1、 防雷器發生劣化、配電線路發生異常過電壓時，會致使防雷器導通對地發生短路，熔斷器和斷路器此時無法速斷，防雷器起火頻繁發生。

2、 當有雷擊發生時，由于熔斷器和斷路器設計初期作為配電元器件使用，無法承載雷電流的瞬間能量，造成器件炸裂和脫扣，此時防雷器失效。

3、 雷電流通過斷路器時UP值（電壓保護水平值）非常高，防雷器無法起到保護作用。

4、 熔斷器、斷路器的短路分析能力無法用在變壓器進線處，發生短路事故無法切斷。

在防雷器前串連SCB（防雷器專用后備保護器），會同時解決四大問題：

1.SCB能在防雷器發生劣化、配電線路發生異常過電壓，使防雷器導通發生短路時迅速切斷通路，防止防雷器起火。切斷電流小于3A；

2.當有雷擊發生時，串聯在防雷器前端的SCB能保證100kA雷電經過時不脫扣、不損壞。保證防雷器功能性能持續有效；

3.HBSP-SCB經過雷電流時UP值（電壓保護水平值）非常低，與等長銅導線等效；

4.短路分斷能力超過塑殼斷路器最高達到100kA；

工頻電流和雷電流在時間和幅值上顯著不同，HBSP-SCB利用這兩個參量控制電磁鐵，實現了選項脫扣功能：

1.當甲流電流通過時，電磁鐵經過脈沖步進后速動脫扣切斷交流通路；

2.當雷電流通過時，由于時間不夠電磁鐵完成脈沖步進雷電流就結束了，電磁鐵處于穩定狀態，CYSP-SCB不脫扣。

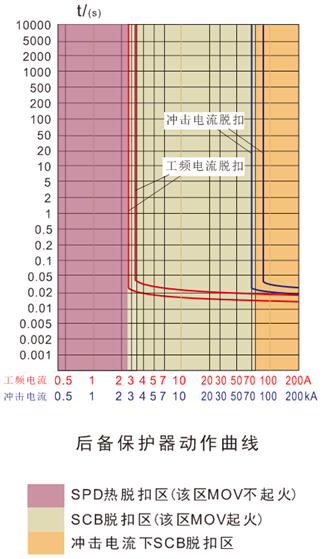

SCB與熔斷器（fuse）、微型斷路器（MCB）在沖擊電流下殘壓值

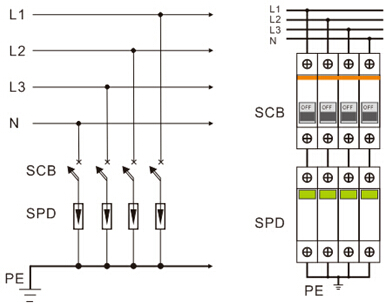

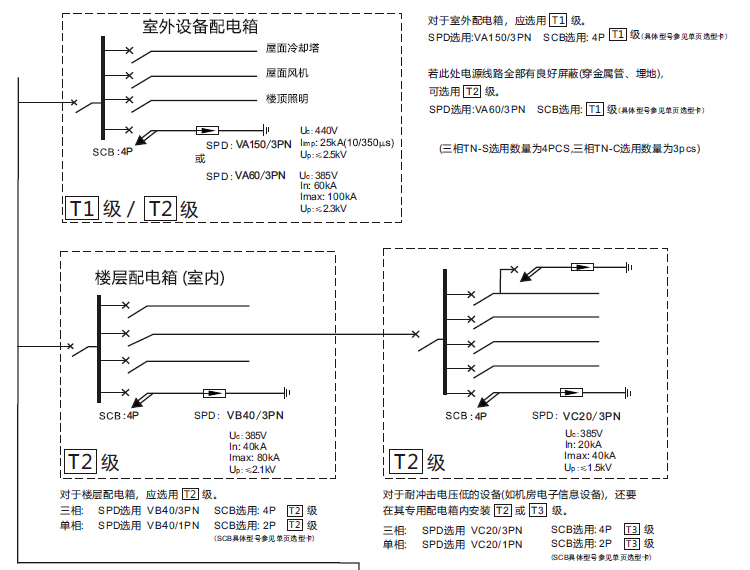

SPD與SCB產品的典型應用

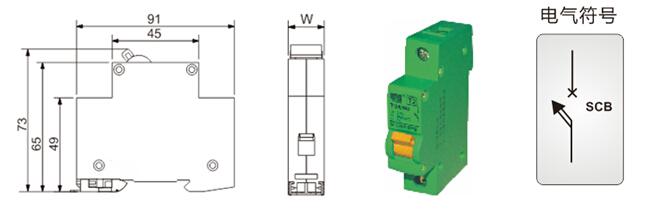

安裝尺寸圖

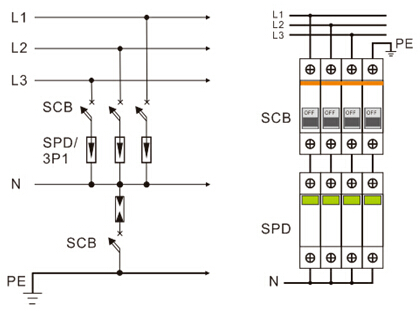

接法示例：HBSP-SCB 用于3P1保護接法

用于3PN(4P)保護接法
