概述：

我國3~35KV系統中存在如下幾種過電壓：斷路器動作工程中產生的操作過電壓、電容元件和非電性電感在一定條件下產生的諧振過電壓、雷擊時產生的大氣過電壓和單相接地時產生的弧光過電壓等。目前尚無針對這些過電壓的完整的保護方案，從而會發生電纜放炮、電動機緣擊穿、避雷器爆炸和電壓互感器燒毀等事故。此類事故發生的原因，除了與系統中安裝的過電壓保護裝置的性能有關外，系統本身的復雜性對過電壓裝置的選擇有著重要影響，對于不同的系統，選擇過電壓保護時需要考慮系統輸配電線路的類型，輸配電線路的網絡結構，負載的性質和系統的接地方式等。

適用范圍：

HBE-ZK電網聚優(抑制)過電壓保護裝置適用于3~35KV電力系統中，用來對電網中出現的各種過電壓進行限制，可提高電網運行的安全性和供電的可靠性。該裝置可取代電壓互感器柜和專用避雷器柜。

工作原理：

電網聚優(抑制)過電壓保護裝置內采用我公司研制的專用原件---大容量綜合過電壓保護裝置器，能夠有效平緩過電壓的上升前沿并消平電壓尖峰，可以全面消除 系統過電壓保護的死區。

電網聚優(抑制)過電壓保護裝置在正常運行時，柜內智能微機裝置實時不間斷的檢測PT提供的電壓信號，一旦發生PT斷線、過壓、欠壓、低電壓、諧振、弧光接地等現象，智能微機裝置利用DSP高速、重復的數據處理能力實現博立葉分析，通過對電壓互感器PT的二次電壓進行采集、判斷，及時準確地對系統的各種狀態進行分析，判斷出系統的故障情況，并顯示故障類別，輸出相應的開關量接點信號，用于報警。同時利用MCU的強大邏輯運算能力快速實現液晶顯示，遠程通信和數據保護功能。

當系統出現諧振，電網聚優(抑制)過電壓保護裝置智能微機裝置根據系統諧振的不同頻率實現快速動作，輸出相應的開關量接點，用于報警，并快速的實現液晶顯示。也可根據用戶需要加裝特制的一次消諧裝置。

產品特點：

◆該電網聚優(抑制)過電壓保護裝置是根據不同用戶的系統參數進行設計生產；

◆消除系統過電壓保護的死區；

◆吸收大能量的系統過電壓；

◆取代了PT柜，性價比高；

◆實時監測母線電壓，具有帶電顯示功能；

◆模塊化設計，結構緊湊，技術先進，高速DSP核處理器確保運算實時性和動作準確性；

◆實時監控，準確判斷系統異常運行狀態，并及時輸出相應的開關量接點信號，用于報警；

◆工業標準的RS485通訊接口，可以向上位機傳送系統的運行狀態；

◆故障追憶功能，顯示最近20次發生的歷史故障記錄；

◆具有良好的電磁兼容性，設和在強電磁干擾的復雜環境中應用；

◆雙硬件看門狗電路確保軟件運行的可靠性；

◆中英文液晶顯示，運行狀態清晰，菜單式操作，方便易用。

技術數據：

額定電壓        KV     3、6、10、20、35

額定頻率        HZ      50

2ms方波電流    A   800-24000

控制器電源電壓：AC/DC  220V±10%

通訊接口：      RS485

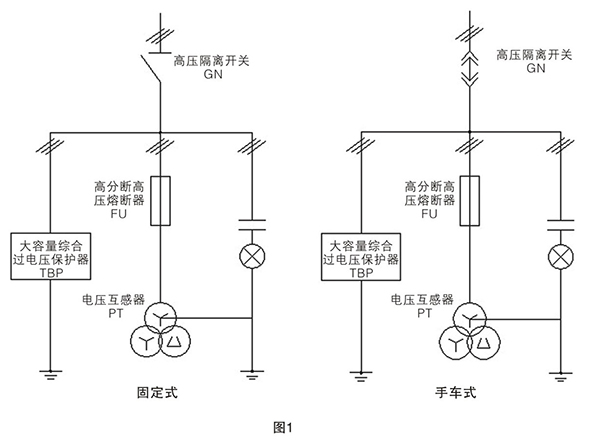

一次原理接線圖：

該裝置分為 固定式和手車式，一次原理接線如圖所示。該圖可作為本裝置的圖標，表示在電氣一次系統接線圖中。
