| 六柱無間隙組合式過電壓保護器使用說明書
一、概述：
當切除一個電抗器、電機或帶有感性負載的變壓器時，在電抗器、電機或變壓器的相間會產生很高的過電壓，沒有相間保護時，過電壓可能會超過電抗器、電機或變壓器的相間耐受電壓。真空斷路器操作過程中因截流、重燃、彈跳等引起的電壓，也會發生在相間，對電氣設備的相間絕緣造成威脅，因此除了常規的相對地保護，還要求對相間過電壓進行保護。
二、用途及特性：
六柱無間隙組合式過電壓保護器用于保護電力系統各種電氣設備免受過電壓損壞。在正常工作電壓下，僅微安級電流流過，當過電壓侵入時，流過保護器的電流迅速增大，同時限制過電壓的幅值，釋放過電壓能量；過電壓消失后氧化鋅保護器又恢復高阻狀態，使電力系統電氣設備安全正常工作。我司生產的保護器它具有外形尺寸小、重量輕、密封性能強、防爆等優點。

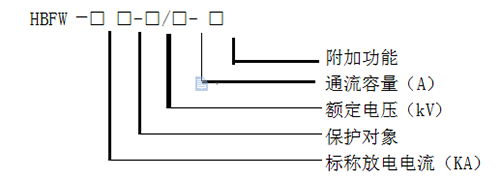

三、產品型號
1.保護對象 D:電機型Z:電站型
Z:電站型
R:并聯補償電容器型
2.額定電壓 允許施加在組合式無間隙保護器端子間的最大工頻電壓有效值（kV）
3.通流容量 2mS 方波通流容量（A）
4.附加功能 “J”“IM”型過電壓動作計數器

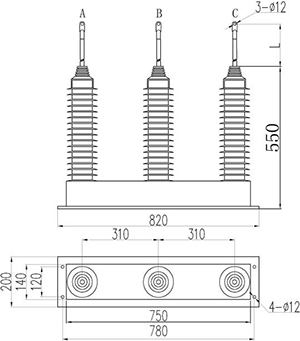

四、外型尺寸

圖 1 系統標稱電壓 10kV 及以下電壓等級 圖 2 系統標稱電壓 35kV 電壓等級
五、適用條件
1、 環境溫度-4060oC 。
2、海拔高度不超過 3000m。
3、交流系統的頻率為 4862HZ。
4、連續施加在保護器的工頻電壓不超過保護器的持續運行電壓。
5、最大風速為 35m/s。

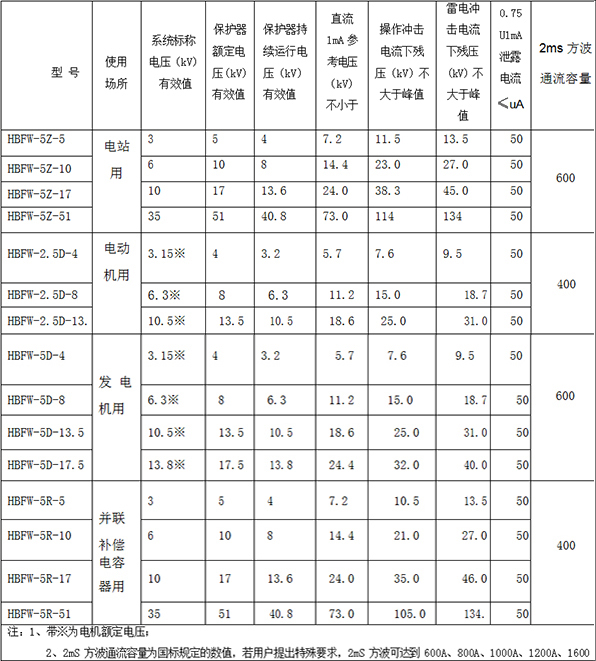

六、型號及技術參數
七、用戶須知
用戶根據被保護對象和使用地區正確選擇保護器的型號和參數。在運輸、貯存、開箱和安
裝時，注意保護器不要受到?jīng)_擊和碰撞，在安裝使用前，放在清潔、干燥的房間內，不要受到腐蝕性氣體或液體的侵蝕。
1、保護器在投入運行前和投入運行 1-2 年后作預防性試驗，其項目為：直流參考電壓 U1mA 測量(其值應不小于表一中的規定)；0.75U1mA 下漏電流測量(所有型號的漏電流值均不大于50)。
2、保護器兩端長期施加的電壓不得超過保護器的持續運行電壓。
3、無間隙保護器絕對不允許做工頻放電電壓試驗，否則會損壞保護器。
4、保護器在和三相電源(A、B、C)及接地端連接時,須注意以下事項：
⑴電纜外端裸露的連接線鼻子相互之間距離,應滿足不同電壓等級的不同相帶電導體之間保持的最小安全距離的要求；
⑵保護器連接電纜線之間的安全距離及保護器連接電纜線與不同相母線（或柜體）之間的安全距離應不小于該型保護器電纜出口處的相間距離（應在電纜拉緊狀況下）；
⑶高壓電纜長度要根據安裝位置進行選擇,長短要適當,過長時可將該相電纜捆扎固定在同相母排(線)上，嚴禁將不同相電纜捆扎在一起；
⑷安裝時嚴禁手提電纜.同時要注意避免高壓電纜被銳器割破 |
