適用范圍 HB-GDW-1B壁掛式直流電源系統是我公司專為小容量用戶而設計，采用HZ-JK01液晶屏監控，中文菜單顯示，按鍵操作簡單方便，適用于38Ah 220VDC、65Ah 110VDC、100Ah 48VDC、100Ah 24VDC的小型開關站、小型變電站(所)及用戶終端，可作為高壓開關、繼電保護、自動裝置的操作和控制電源。本系統采用一體化思想設計，由監控模塊、整流模塊、降壓模塊、絕緣監測模塊、配電單元和蓄電池構成，具有體積小、結構簡單、壁掛安裝、不占空間等特點。
系統特點■ 兩路交流輸入自動切換，確保系統正常運行；
■ 輸入電壓范圍寬，電網適應性強；
■ 采用高頻開關電源技術，模塊化設計，N+1熱備份，可靠性高；
■ 整流模塊采用帶電熱插拔，日常維護方便快捷；
■ 高精度動態均流，可自主、主控或受控運行；
■ 監控采用大屏幕液晶屏，中文菜單顯示，界面友好豐富，按鍵操作簡單方便；
■ 監控實時對系統運行實施全面監測和控制，可進行系統設置、信息查詢，也可通過后臺監
控和遠程監控對系統實施“遙測、遙控、遙信、遙調”四遙功能，實現無人值守；
■ 監控可自動對蓄電池電壓、充放電電流及蓄電池溫度補償?shù)木_管理，具有過欠壓、過溫
告警及故障告警，確保蓄電池工作在****狀態，延長蓄電池的使用壽命；
■ 具備手動、自動調壓功能及支路絕緣檢測功能；
■ 可靠的防雷和高度的絕緣防護措施，確保系統和人身安全；
■ 提供RS232、RS485兩種通訊接口，和RTU、CDT、MODBUS三種通訊規約選擇；
■ 備有擴展接口可接入外部其它設備。
注：可根據用戶需求添加信號箱實現事故信號或預告信號報警功能。
可選用二路交流輸入(其中一路可選擇PT100VAC供電)，PT供電自動限制輸出功率。
工作原理

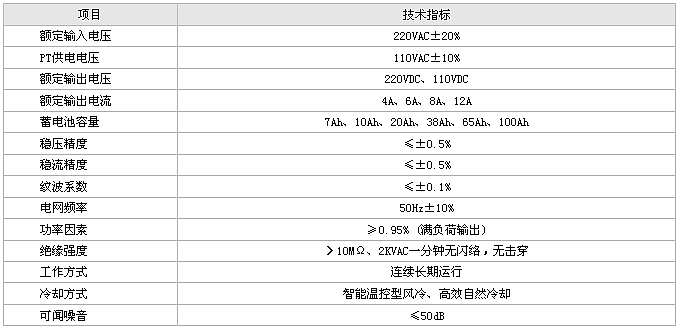

主要技術參數

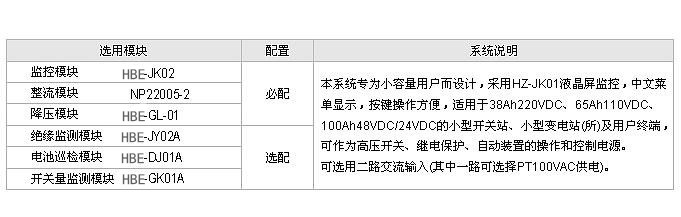

配置選擇
使用環境
■ 海拔高度: 不超過2000m ；
■ 環境溫度: -10℃~+50℃；
■ 相對濕度: ≤90％(25℃) ；
■ 地震烈度: 不超過8度；
■ 設備限在室內工作，且通風良好；
■ 室內應無腐蝕金屬和破壞絕緣的有害氣體；
■ 安裝垂直傾斜度: 不超過5°；
■ 微控制器抗噪聲: 1000V 1μs脈沖1分鐘；
■ 無強電磁場干擾與劇烈振動。
|
