適用范圍
HBE-GZDW系列微機控制型直流屏，適用于不同電壓等級的變電站、發電廠、工礦企業、電氣化鐵路以及高層建筑等領域，可作為高壓開關、繼電保護、自動裝置的操作電源和控制電源。系統采用一體化設計思想，由監控模塊、整流模塊、絕緣監測模塊、電池巡檢模塊、開關量監測模塊、降壓模塊等構成，具有技術先進、配置合理、測控智能化、操作簡便等特點。可與上位機通訊，方便地實現“遙測、遙控、遙信、遙調”四遙功能，是無人值守的理想直流電源設備。
系統特點
■ 兩路交流輸入自動切換，確保系統正常運行；
■ 輸入電壓范圍寬，電網適應性強；
■ 采用高頻開關電源技術，模塊化設計，N+1熱備份，可靠性高；
■ 整流模塊采用帶電熱插拔，日常維護方便快捷；
■ 高精度動態均流，可自主、主控或受控運行；
■ 監控可選用液晶屏、觸摸屏、彩色觸摸屏，大屏幕圖文顯示，界面友好豐富，操作簡單方
便；
■ 監控實時對系統運行實施全面監測和控制，可進行系統設置、信息查詢，也可通過后臺監
控和遠程監控對系統實施“遙測、遙控、遙信、遙調”四遙功能，實現無人值守；
■ 監控可自動對蓄電池電壓、充放電電流及蓄電池溫度補償精確管理，具有過欠壓、過溫告
警及故障告警，確保蓄電池工作在****狀態，延長蓄電池的使用壽命；
■ 具備手動、自動調壓功能及支路絕緣檢測功能；
■ 可靠的防雷和高度的絕緣防護措施，確保系統和人身安全；
■ 提供RS232、RS485兩種通訊接口，和RTU、CDT、MODBUS三種通訊規約選擇；
■ 備有擴展接口可接入外部其它設備；
■ 可采用一套監控系統，雙組蓄電池、雙組充電裝置，母線分段，實現雙組蓄電池獨立充放
電管理。
注：可根據用戶需求添加事故信號或預告信號報警功能和逆變電源進行DC/AC、DC/DC轉換。

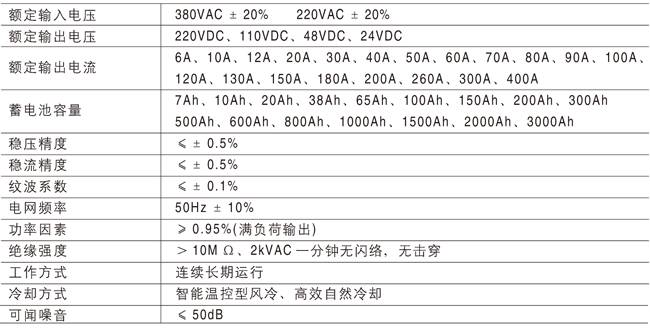

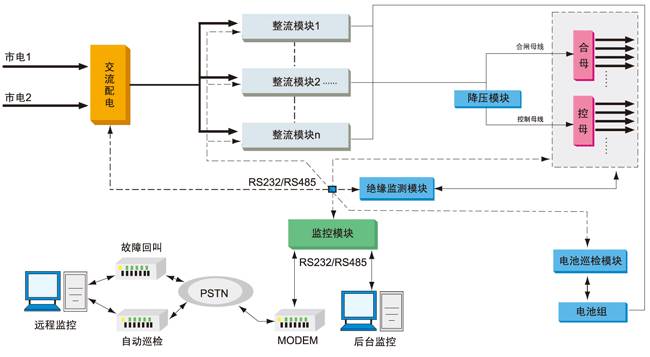

工作原理
兩路市電經過自動切換輸入一路交流，給整流模塊供電。整流模塊將輸入的交流AC轉換為直流DC,給蓄電池充電，同時給合閘母線(合母)負載供電；另外合閘母線通過降壓模塊后給控制母線(控母)負載供電。系統中運行的各種功能模塊受主監控和后臺監控及遠程監控的控制，監控可實時顯示運行信息、查詢信息及操控系統。

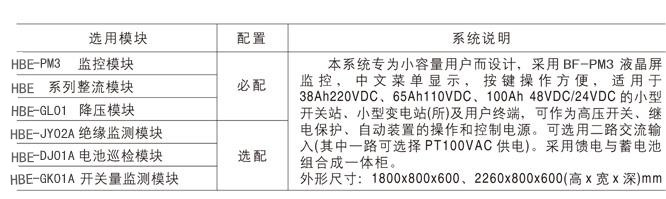

■ 系統配置
 ■ 整流模塊選擇(C10為蓄電池容量)
A.控制母線無整流模塊
0.1×C10+經常負荷電流
模塊個數≥_____________________+1
模塊額定電流
B.控制母線有整流模塊
0.1×C10
合母上的模塊個數≥ ____________________+1
模塊額定電流
經常負荷電流
控母上的模塊個數≥ ____________________
模塊額定電流
■ 電池容量配置原則
A.滿足事故停電狀態的持續放電，事故時間選定為1小時；
B.放電末期合閘時所剩下容量不低于額定容量的25%；
C.保證在沖擊負荷出現時直流母線電壓下降不超過10%；
D.對免維護電池合閘電流一般不超過4C；
E.考慮到電池組末期老化時容量衰減故選儲備系數1.2；
F.具體容量設計可參照國家有關標準和電池廠家提供的技術資料。

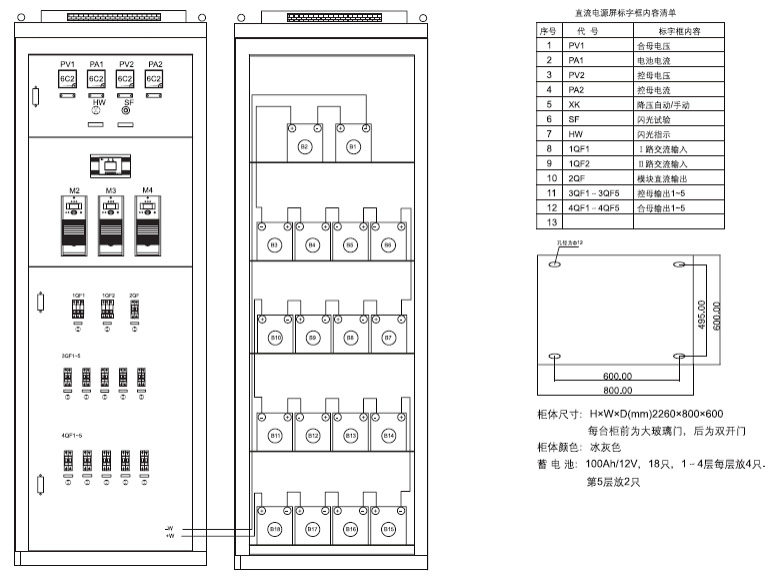

■ 接線方案
GZDW30: 單母線分段，單組電池，無降壓裝置。
GZDW31: 單母線，單組電池，無降壓裝置。
GZDW32: 雙母線分段，單組電池，有手動和自動降壓裝置。
GZDW33: 雙母線，單電池組，有手動和自動降壓裝置。
GZDW34: 雙母線分段，單組電池，有手動和自動降壓裝置，控制母線有整流模塊。
GZDW35: 雙母線，單組電池，有手動和自動降壓裝置，控制母線有整流模塊。
GZDW40: 單母線分段，雙組電池，無降壓裝置。
GZDW41: 雙母線，雙組電池，有手動和自動降壓裝置。 |
